【瑞萨BLE/WI-FI模块测评】超声波双通路（二）——距离数据怎么刷到浏览器上

10762 2026-10-02

上一篇把硬件接线和超声波测距讲完了，板子上电后LED1和LED2两个蓝灯亮着，说明WiFi和TCP都连上了。这篇讲中间这段链路：MCU怎么把距离数据通过DA16200发到PC上，浏览器又是怎么实时显示的。

整体数据通路

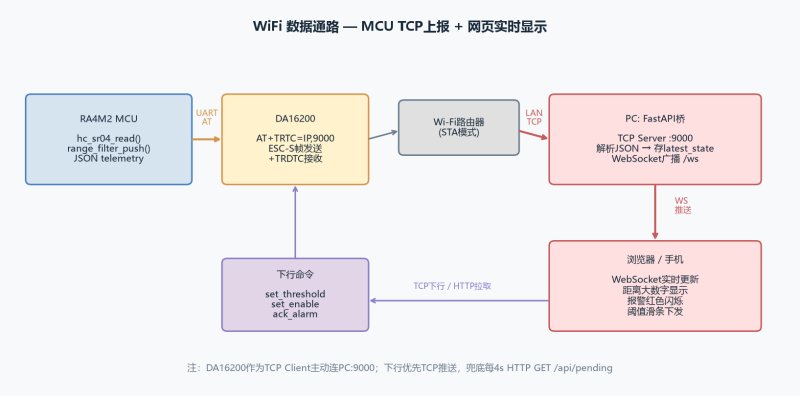

先看一张图，整个WiFi链路从MCU到浏览器经过了哪些环节：

WiFi数据通路

核心设计决策：DA16200作为TCP Client主动连PC，而不是反过来让PC连模块。 原因很现实——开发板通过路由器拿到的是局域网IP，但路由器一般不开端口映射，PC主动去连板子的IP可能根本连不上。反过来板子主动往外连PC的9000端口，只要PC和板子在同一个路由器下就行，不用配任何东西。

DA16200入网和TCP连接流程

DA16200跑的是Dialog的AT固件，入网流程我是一步步对着AT手册调通的：

1. ATZ 复位模块

2. ATE0 关回显

3. AT+WFMODE=0 设为STA模式

4. AT+WFJAP=ssid,sec,pwd 连接WiFi

5. 等 +WFJAP:1 URC上报，表示拿到IP了

6. AT+TRTC=PC_IP,9000 发起TCP连接

这里有个细节：AT+TRTC返回值里会带一个CID（连接ID），后面发数据要用到。模块支持同时开多个socket，每个socket有个编号，一般就是1。

连不上的时候重试3次，每次间隔500ms。实际用下来，如果路由器正常，基本一次就成。

ESC-S帧格式——Dialog特有的坑

这个要重点说一下，因为和普通WiFi模块直接发文本不一样。

DA16200的AT固件，发TCP数据不是直接把字符串往UART里丢，而是用一个叫ESC-S的帧格式：

x1b S  < 长度 >,0,0, < 实际数据 >

也就是一个转义字符0x1B，跟着字母'S'，然后是连接ID、数据长度，逗号分隔，最后才是真正要发的payload。

举个实际例子，我要发一段JSON：

{"type":"telemetry","dist_cm":25,"raw_cm":26,"threshold_cm":30,"alarm":0,"enabled":1,"valid":1,"fake":0}

实际通过UART发给模块的字节流是：

x1bS1 78,0,0,{"type":"telemetry",...}

模块收到这个帧之后，才会把后面78字节的payload通过TCP socket发出去。

为什么要搞这么麻烦？因为AT命令本身也是走UART的，如果直接发TCP数据，模块怎么知道这是要发的数据还是新的AT命令？用ESC转义帧就是为了把"AT命令"和"数据"区分开。

接收方向反过来，模块收到TCP数据后会通过URC上报：+TRDTC:, <长度> rn <数据> 。MCU这边要解析这个URC，把后面的数据抠出来。

MCU端的JSON收发

遥测上行很简单，每100ms组一段JSON发出去：

snprintf(json, sizeof(json),
    "{"type":"telemetry","dist_cm":%u,"raw_cm":%u,"
    ""threshold_cm":%u,"alarm":%u,"enabled":%u,"
    ""valid":%u,"fake":%u}n",
    filtered_cm, raw_cm, threshold, alarm, enabled, valid, fake);

组好之后套上ESC-S头，通过SCI0的环形缓冲区发出去。发完之后留40ms时间窗口收下行数据。

下行命令的解析稍微麻烦点。模块UART里混着各种东西：AT命令的OK回复、+TRDTC: URC前缀、JSON命令本身。我写了个累加器，每次收到字节就往里塞，然后扫描里面有没有完整的{...}对象——找到一个花括号开始，匹配到对应的花括号结束，中间就是一段完整JSON。这样即使UART一次只收到半个JSON也不怕，等下一批数据到了再拼起来。

支持的下行命令就三个：

{"cmd":"set_threshold","value":30}   // 改阈值
{"cmd":"set_enable","value":1}       // 开关报警
{"cmd":"ack_alarm","value":0}        // 消警

PC端：一个脚本同时干三件事

PC上跑的是Python FastAPI脚本，总共就一个server.py文件，但它同时开了三个服务：

1. TCP Server监听9000端口：接受MCU的TCP连接，收JSON遥测，广播给所有WebSocket客户端

2. HTTP Server监听8000端口：提供网页静态文件

3. WebSocket端点/ws：浏览器连上来，实时推数据

网页正常状态

可以看到网页上大数字显示当前距离15cm，青绿色调，表示没有报警。右边是阈值滑条和四个控制按钮。顶部几个小标签显示WiFi、TCP连接状态、当前是传感器还是假数据模式、报警状态。

收到MCU的JSON之后，PC端做的事情很简单：解析JSON，更新latest_state字典，然后广播给所有连着的WebSocket浏览器。浏览器那边收到就更新页面上的大数字。整个延迟基本就是WiFi网络延迟，人眼看不出来。

下行命令的可靠性问题

这里有个实际遇到的问题：TCP是MCU主动连过来的，PC端理论上可以直接往这个TCP连接里写数据。但实际测下来，有时候MCU正在处理AT命令或者正在发数据，下行包可能会丢。

我做了两层保障：

第一层：TCP直接推。 浏览器点了按钮，PC端立刻往所有连着的TCP连接写JSON命令。同时PC端把这个命令存下来，每收到一次MCU的遥测就检查一下——如果遥测里的状态和命令要求的一致（比如命令是set_threshold=35，遥测里threshold_cm已经变成35了），说明MCU收到了，就不再重发。

第二层：HTTP拉取兜底。 如果TCP推了25次MCU都没响应（大概2.5秒），或者干脆TCP断了，MCU每4秒会主动做一次HTTP请求：断开TCP遥测连接，用AT+TRTC连PC的8000端口，发一个GET /api/pending，看有没有待处理的命令。有就执行，然后重新连上9000继续推遥测。

这个设计有点"双重保险"的意思。平时命令走TCP秒到，万一TCP下行堵了，最多等4秒HTTP拉一次也能补上。代价是HTTP拉取会打断遥测推送（因为TCP连接要重建），所以间隔设得比较长。

网页界面和报警效果

前端就是一个单HTML文件，没框架没构建工具，直接写的原生JS。

界面做了个深色雷达风格：中间一个大数字显示距离，背景有几圈扩散的涟漪动画（纯CSS keyframes），正常状态是青绿色调，报警的时候整个页面变成暗红色，大数字变红色，顶部弹出"距离超限"的横幅还带抖动动画。

右边面板是控制区：一个滑条调阈值，下面四个按钮——下发阈值、消警、使能报警、关闭报警。滑条拖动的时候只改本地值，不会立刻发给MCU，必须点"下发阈值到MCU"才写进去。这样防止拖滑条的时候疯狂发命令。

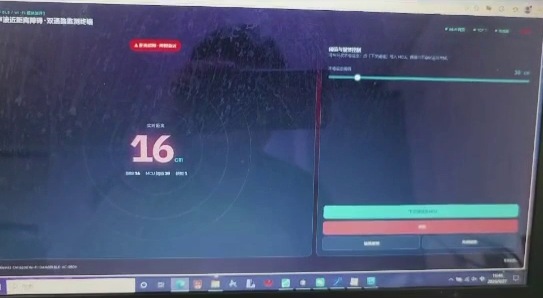

手伸到超声波前面，距离低于30cm阈值，网页立刻变成红色报警状态：
