香薰机智能语音控制芯片选型方案详解

1688 2026-10-01

香薰机加语音控制这件事，看起来只是增加语音控制功能，但是真正落到板子上要解决的是另外几件事。机壳里常年高湿并且飘着精油成分，配套的是一个自身带噪声的雾化器，多数机型自带一圈或多颗 LED 灯珠，中高端还会同时放白噪声或轻音乐。这几样凑在一起，选芯片时的判断点和选台灯、选风扇都不一样。

下面按工程落地的顺序来，先把需求逐条摆出来，再把它翻译成芯片参数，最后落到 WT/WTK 系列的五款芯片和四款模块上。

一、香薰机的语音需求有哪些

先不说芯片，把需求拆到可以验证的粒度。

交互距离和姿态。 香薰机主要摆在卧室床头柜、浴室洗手台、客厅茶几，使用者多半躺着或者手上有别的事，呼唤距离集中在 0.5 米到 3 米。手上沾水、沾精油是常态，这也是语音替代按键的核心理由。

命令词规模。 一台功能齐全的机器大概需要下面这些控制项。

功能分组	典型词条
开关	打开香薰、关闭香薰
雾量	雾量大一点、雾量小一点、连续喷雾、间歇喷雾
定时	定时一小时、定时两小时、定时四小时、取消定时
灯光	打开夜灯、关闭夜灯、换个颜色、灯光亮一点、灯光暗一点、开启呼吸模式
音乐	播放音乐、暂停音乐、下一首、上一首、音量增大、音量减小
模式	进入睡眠模式、开启提神模式、关闭提示音

一套完整机器大约 25 到 35 条命令词，加上唤醒词、开机语、退出唤醒提示语，词条总数接近 40。

词条数量和内置 FLASH 容量直接相关，1MB 容量够放几十条短应答语，若要把背景音乐、白噪声也塞进同一颗芯片，需要外接 SD 卡或者更大的内置 FLASH。

噪声环境。 这是香薰机选型里最特殊的一条。机器自己制造两种噪声，一是超声波雾化片工作时的高频振荡，二是散热风扇的稳态气流声。更麻烦的是带音乐播放的机型，扬声器发出的声音会被同一块板上的麦克风拾回去，形成自激式回声。这时候纯降噪算法不够用，需要回声消除，也就是常说的 AEC，并且要在硬件上给参考信号留出通路。

湿度与水汽。 腔体内部相对湿度长期接近饱和，精油挥发物会附着在咪头振膜上。麦克风位置、透声防水层、偏置电源都要配合处理。

供电形态。 主流是 USB Type-C 5V 直供，少量机型内置 3.7V 锂电池做便携款。长期插电的产品对休眠电流没那么敏感，凡是带电池的便携机型，待机功耗会直接影响用户体感。

体积与布线。 香薰机 PCB 常见尺寸在 40mm 乘 40mm 到 50mm 乘 50mm 之间，出雾口、水箱、雾化片占了大部分空间，留给芯片的面积有限，封装越小、外围越简越好。

是否需要联网。 纯离线方案把全部词条写死在芯片里，只能识别预设说法。联网方案可以在端侧接入 AI 大模型，用户说一句没有提前录进词条的话，机器也能理解并给出回应。要不要这一层，取决于产品定位和能承担的成本。

二、需求翻译成芯片参数

把上面几条换算成可以比对的参数。

需求项	对应参数要求
0.5 米到 3 米交互	标称远场识别距离不低于 3 米，且在雾化噪声下依然有效
25 到 35 条命令词	内置 FLASH 或外接存储容量，词条下载方式
雾化噪声加自播音乐	双麦克风环境噪声消除，加 AEC 回声消除参考通路
语音应答加音乐播放	音频解码格式数量，DAC 信噪比，SD 卡或 eMMC 接口
高湿环境	MICLDO 偏置输出，咪头布局自由度与封装离散度
USB 5V 或锂电	主电源上限是否覆盖 5V，功放电源是否为独立轨
小板装机	封装尺寸、是否要外挂 FLASH、GPIO 数量是否够驱动灯组
出口机型或高端机型	Wi-Fi 与蓝牙并存，离在线双模式识别

回声消除和供电轨这两条最容易在选型后才发现问题，前者决定能不能边放音乐边说话，后者决定 5V 电源要不要加一颗降压芯片。

三、WT/WTK 系列五款芯片梯度选型

选型口径与官网 WT/WTK 系列推广页保持一致，下面五颗芯片加四款模块覆盖从灯具玩具到大家电的全场景，香薰机在这个梯度里能找到对应档位。

型号	识别距离	抗噪	工作电流	唤醒词命令词	识别率	封装	存储	关键特性	典型场景
WTK6900P	0.5 至 3 米	弱	10 至 15 毫安	无定制 20 条	90%	ESOP8	4M	免晶振极低成本串口通信	灯具风扇玩具
WTK6900HA	3 至 5 米	中	15 至 20 毫安	10 组 300 条	95%	SOP16 SSOP24 QFN32	4M 8M 16M	免晶振多封装低功耗	大家电灯具风扇按摩器
WTK6900HC	5 至 8 米	强	15 至 20 毫安	10 组 300 条	95%	SOP16 QFN32	8M 16M	免晶振低功耗	小家电大家电车载
WTK6900FC	5 至 8 米	强	50 至 60 毫安	10 组 300 条含自学习	98%	SSOP24	32M	免晶振 OTA 自学习语音打断小语种定制	小家电大家电车载消费类
WT2606A	3 至 5 米	强	15 至 20 毫安	10 组 300 条	98%	QFN40	16M 32M 128M	需晶振在线加离线语音打断 MIC 上传	儿童学习机 AI 玩具在线离线识别

五颗的分工按官网快选逻辑一眼能看清。极限低成本走 WTK6900P，低功耗均衡走 WTK6900HA，远距低功耗走 WTK6900HC，远距旗舰走 WTK6900FC，需要在线加离线双模自由对话走 WT2606A。

系列共性有三条值得记住。一是全部免晶振，外部元件少，布板省心；二是都支持 OTA 远程更新词库与算法，免返厂免拆机；三是 WTK6900 四颗的工作电流都比 WT2606A 档低，便携锂电机型优先看 WTK6900 这条线。

四、芯片与模块双形态怎么选

同一颗料有两种交付方式，决定开发周期和量产形态。

芯片自主开发。WTK6900P 到 WT2606A 五款直接画进主板，自由度最高，IO 定制、唤醒音自学习、小语种定制都能做，适合要长期迭代的机型。

标准模块即插即用。四款模块都搭载 W8002 功放芯片，DAC 音频输出，板载喇叭口、麦克风、TYPE-C USB 5V 与 UART，焊上就能用，适合快速打样和中小批量。

模块	对应芯片	识别率	距离	命令词	电流	供电	尺寸	典型场景
P-M02 V1.02	WTK6900P	85%	0.5 至 2 米	20 条	10 至 15 毫安	2.4 至 5.0 伏	小体积	灯具风扇玩具
HA-M02 V3.02 V2.02	WTK6900HA	95%	1 至 3 米	300 条	18 至 25 毫安	2.2 至 5.5 伏	40 乘 30 乘 11 毫米	车灯灯具风扇按摩器
HC-M02 V3.02 V2.02	WTK6900HC	98% 与 95%	3 至 5 米	300 条	18 至 25 毫安	3.3 至 5.5 伏	40 乘 30 乘 11 毫米	灯具风扇大家电小家电
FC-M02 V2.02	WTK6900FC	98%	5 至 9 米	300 条	45 至 60 毫安	3.6 至 5.5 伏	标准模块	车载大家电小家电消费类

模块走 UART 波特率 9600 与主控通讯，HC-M02 与 HA-M02 的 V3.02 比 V2.02 识别率更高，V2.02 是性价比版本。四款模块都吃 USB 5V，香薰机直接接 TYPE-C 就行，不用额外降压。

五、香薰机三档推荐路径

把上面两章的梯度映射到香薰机的实际形态，推荐分成三档。

入门机型，固定词条，不播音乐。 适用对象是 USB 5V 供电、只有喷雾加夜灯、不带音乐的设备。这一档优先看 WTK6900P，ESOP8 八脚封装最省料，4M 存储够放二十条命令词加应答语，0.5 至 3 米刚好覆盖床头到床尾的距离，10 至 15 毫安的工作电流对插电机型毫无压力，宽压 2.4 至 5.0 伏直接吃 USB 5V，省一颗降压管。要更快打样就上 P-M02 模块，喇叭口、麦克风、TYPE-C 全板载，焊上即用。WTK6900P 的命令词上限是 20 条，开关、雾量、定时、灯光、模式这几组刚好塞得下，但要往机器里加更多说法就不够了。

进阶机型，灯控丰富，远场更稳。 适用对象是灯要调光调色、希望唤醒更稳、词条可能超过 20 条的设备。这一档在 WTK6900HA 与 WTK6900HC 之间挑。HA 覆盖 3 至 5 米、300 条命令词、多封装可选，HC 把远场拉到 5 至 8 米、识别率 95%，两者都免晶振、都支持 OTA、都宽压直吃 5V。机器摆在客厅茶几、希望隔着房间也能唤醒，选 HC；机器就在床头、主要控制灯组和定时，HA 的性价比更高。这两颗都没有内置功放，提示音走外部 W8002 一类的小功放，或者直接上 HC-M02、HA-M02 模块把功放一起解决。

旗舰机型，联网自由对话，边放音乐边说。 适用对象是需要 App 远程控制、需要理解未预设说法、并且后续会持续更新新功能的设备。选 WT2606A，它是五颗里唯一标了在线加离线双模的型号，端侧接 AI 大模型之后，用户说空气有点干，或者说帮我营造睡觉的氛围，这类没有写进词条的话也能被理解成控制动作。硬件上它自带 DAC 音频输出，音乐播放和语音播报走同一颗料，MIC 上传通道支持在线识别，QFN40 封装在 40mm 见方的板子上也排得下。要留意它需晶振、工作电流和 WTK6900 四颗相比略高，整机功耗预算要重新算一遍。

产品阶段还定不了档位的，建议先用 HC-M02 或 HA-M02 模块做一版参考设计，日后要升级到 WT2606A 做在线加离线，麦克风段和 UART 控制协议这套框架是通用的，迁移成本比换家族低。

六、落地设计要点

麦克风摆放。 出雾口正上方是全机水汽最集中的位置，咪头开孔放到机身侧面或者背面，避开风道。开孔内侧贴防水透声膜，膜与外壳之间用防水胶圈压紧。咪头供电接芯片的 MICLDO，偏置走线上加 RC 滤波并且包地，不要和灯控 PWM 走线平行。

回声消除参考。 需要边放音乐边识别的机型，必须把扬声器信号取一路衰减之后接到 AEC 参考输入。WT/WTK 系列官方页把回音消除列为系列能力之一，离线单麦款靠算法抑制，要做到放歌过程中稳定打断，优先选带双麦和在线加离线路径的 WT2606A，或者走模块方案。取样的分压比以官方应用电路为准，不要按经验值估。

供电。 WTK6900 四颗都是宽压直吃 5V，P 是 2.4 至 5.0 伏、HA 是 2.2 至 5.5 伏、HC 是 3.3 至 5.5 伏、FC 是 3.6 至 5.5 伏，USB 5V 进来基本不用降压。WT2606A 需晶振，主电源与晶振供电以规格书应用电路为准，5V 直供前要核对电压裕量。四款模块全部 TYPE-C USB 5V 供电，接上就能跑。

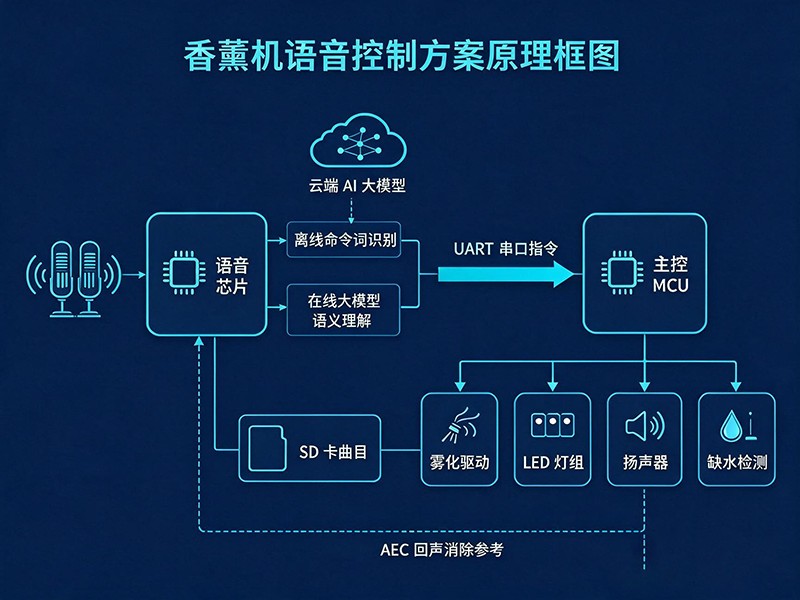

与主控的通讯。 WTK6900 系列芯片用同一种帧结构，起始码 7E，结束码 EF，中间依次为长度、扩展码、命令码、参数、累加和校验，识别到命令词之后通过 UART 向外输出词条 ID，主控 MCU 按 ID 执行动作。四款模块走 UART 波特率 9600，对接时按模块通讯协议做。WT2606A 是在线加离线 SoC，主控分工和交互协议以官方协议文档为准。下面几条串口指令取自 WTK6900 系列规格书，模块与芯片通用。

查询软件版本 7E 03 C0 C3 EF

发码控制唤醒 7E 06 FF 06 A7 00 B2 EF

发码退出唤醒 7E 06 FF 06 A7 FF B1 EF

发码被动播报 7E 07 FF 06 A0 00 01 AD EF，芯片应答 7E 06 FF 06 A0 05 B0 EF

设置音量 1 级 7E 07 FF 06 A1 00 01 AE EF

进入低功耗 7E 06 FF 06 02 00 0D EF，重复发码即可退出

缺水提示。 主控检测到水位到阈值后，不要在扬声器上自己鸣响，走被动播报指令让语音芯片把缺水这条音频放出来，返回帧为 05 表示执行成功。这样不用另外做语音合成，也不占用额外的 DAC 通道。

其他细节。 QFN 封装的底部焊盘必须接地并在四周打足过孔。WT2606A 的 QFN40 给晶振和 MIC 上传预留了专门引脚，天线匹配和晶振负载电容要以官方参考设计为准。用模块方案时，喇叭口接不小于 8 欧的喇叭，TYPE-C 供电走 5V，麦克风走差分输入减少灯控 PWM 干扰。

七、选型自检清单

要不要边放音乐边语音控制，需要的话确认 AEC 参考通路与双麦布局

USB 5V 是否直供，WTK6900 系列全部宽压直吃，WT2606A 需核对晶振与电压裕量

命令词是否超过 20 条，WTK6900P 上限 20 条，其余支持 300 条
