Pin to Pin 兼容 LAN9252：国产 EtherCAT 从站芯片 SYS-E252，为机器人关节“降降温”

做过机器人关节模组的工程师都有体会：关节里面空间小、散热条件差，电机驱动、编码器通信、EtherCAT 从站控制挤在一起，发热是绕不开的难题。而 EtherCAT 从站控制器（ESC）作为每个关节里必装的通信核心，它的功耗高低，直接影响模组整体温升。

本文聊一颗主打"pin to pin 兼容经典方案 + 更低功耗"的国产 ESC——六岳微（SYSUMMIT）的 SYS-E252（完整型号 SYS-E252QN64A）。

▲ 六岳微 SYS-E252QN64A 实物照

一、它是谁：兼容 LAN9252 的国产 ESC

SYS-E252 是六岳微全正向设计的 2/3 端口实时工业以太网从站控制器，内部集成两路 100Mbps 全双工以太网 PHY，封装、电源、主机接口与业界经典型号 LAN9252 相互对应，可按 pin to pin 的思路做方案验证与切换。原来围绕 LAN9252 做的关节板、伺服板、IO 板，PCB 和驱动可以在很小改动量下迁移过来。

二、为什么关节模组在意它的功耗。

关节模组是个"高压锅"：电机本身发热大，驱动器、采样电路、通信芯片层层叠叠，却几乎没有散热空间。SYS-E252 在功耗上做了几件事：

1.3.3V 单电源供电，内置 1.2V 稳压器：外部不用再做一路 DC-DC，电源架构更简洁，额外转换损耗小；

2.支持 3 种掉电级别：空闲时可进入低功耗模式，并支持网络唤醒（WoL/PME）；

3.采用低成本 25MHz 晶振：BOM 和运行开销都更省。

据厂商对外对比数据，SYS-E252 典型功耗约 0.62W，相较同档经典方案约 0.88W 降低约 30%。对追求长时间连续运行、又被关节发热困扰的设计，这是一个值得实测验证的数字。

说明：以上功耗对比为厂商提供口径，实际数值随工作模式、负载和电路设计变化，建议以自有工况实测为准。

三、核心规格（据官方数据手册）

1.端口与 PHY：2/3 端口 ESC，集成 PHYA/PHYB 两路 100BASE-TX；支持 100BASE-FX；Auto-MDIX、线缆诊断；

2.片上存储：8KB DPRAM；

3.协议单元：8 FMMU + 8 SyncManager；

4.时钟同步：64 位分布式时钟（DC）；

5.主机接口：8/16 位总线 + SPI/SQI（最高 80MHz）；

6.供电：3.3V 单电源，内置 1.2V LDO；3 级掉电、唤醒/PME；

7.工作温度：A 级 -40~85℃；E 级 -40~125℃；

8.封装：64-QFN(9×9) / 64-TQFP-EP(10×10)。

关节模组尤其看重两点：DC 同步精度（多关节动作要严丝合缝）和温度等级（E 级到 125℃，高温关节更从容）。

四、Pin to Pin 兼容：换上去改动量小

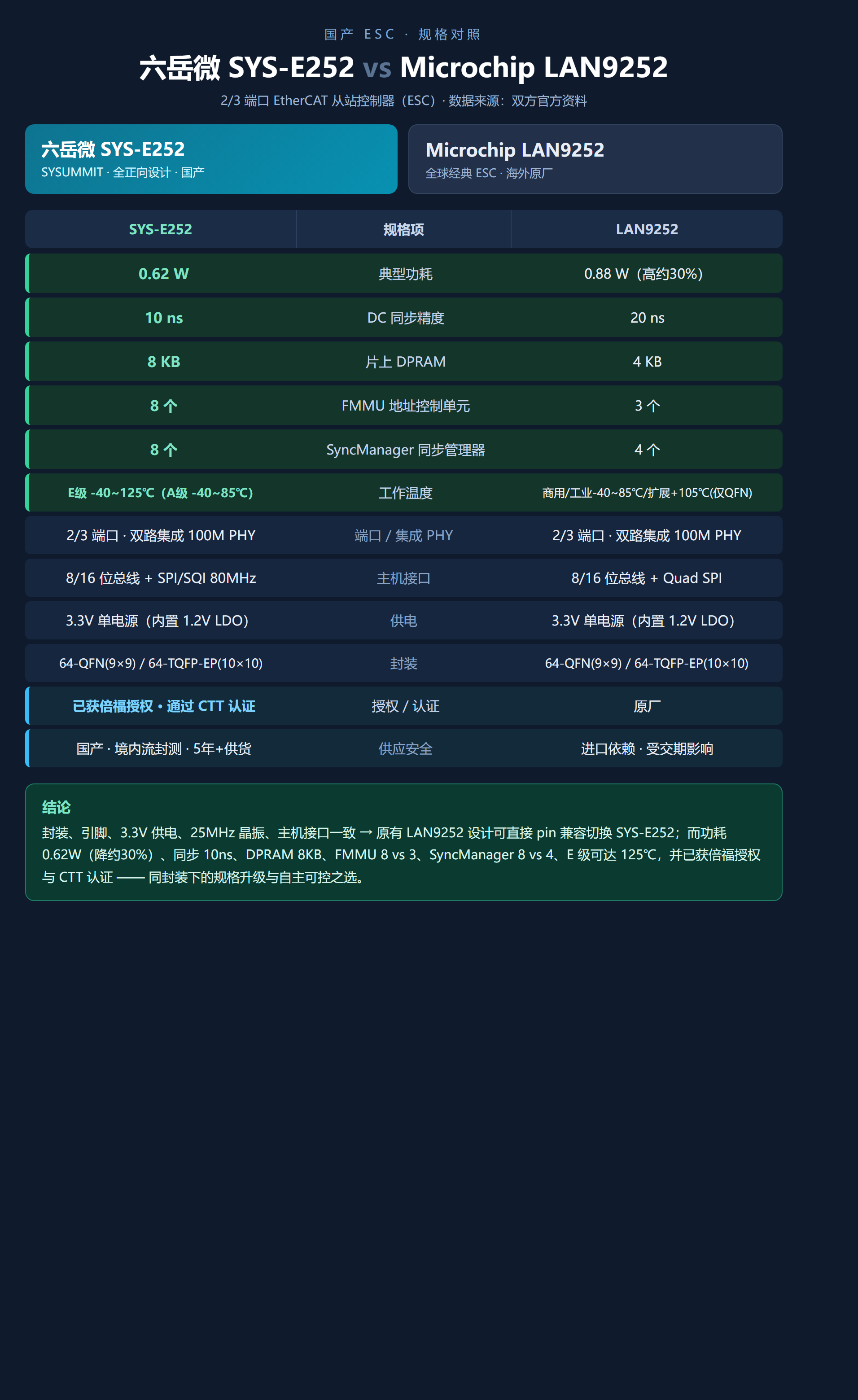

SYS-E252和LAN9252参数对比图

▲ SYS-E252 与 LAN9252 关键规格对照（数据来源：双方官方资料）

五、适合用在哪些地方

1.机器人关节模组 / 灵巧手：低功耗 + 小封装 + DC 同步；

2.伺服驱动器 / 步进驱动：多轴同步与宽温；

3.多轴运动控制、CNC：8KB DPRAM 应对大量 PDO；

4.数字 IO 模块、工业通信网关、传感器、阀岛等。

写在最后

国产 ESC 的价值，不在于喊口号，而在于"兼容、够用、好维护"三件事都站得住。SYS-E252 用 pin to pin 的兼容设计、8KB 与 8+8 的片上资源、E 级 125℃ 的温度范围，以及厂商口径下更低的功耗，给机器人关节、伺服驱动这类对发热和实时性都敏感的应用，提供了一个值得纳入选型清单的选择。参数表终究要落到实测——建议拿到样片后，在自己的关节板上跑一轮连续运行温升和 DC 同步。
