KingScada与S7-200SMART G2 PLC的Modbus RTU无线通讯方案
在实际工业现场中,KingSCADA组态软件通常需要与生产线上的PLC进行数据交互,实现设备运行状态、工艺参数及报警信息的集中监控。如果采用传统通信电缆连接,不仅布线施工复杂、成本较高,还容易受到现场距离、设备布局及后期改造等因素的限制。针对这一问题,采用无线通信方案可有效减少现场布线,缩短施工周期,并提升系统部署与维护的灵活度。
方案概述
本方案以KingSCADA组态软件与西门子S7-200 SMART G2 PLC为对象,演示如何利用达泰DTD434M欧美系PLC无线通讯终端,实现二者之间的Modbus RTU无线通信。
通过简单配置,即可完成无线组网和数据交互,使KingSCADA能够对PLC数据进行实时采集、显示与监控,为工业现场的设备联网及无线技改提供便捷、可靠的解决方案。
无线方案示意图 ▼

测试设备与参数
亚控kingScada3.8软件*1套
西门子S7-200 SMART G2*1台
PLC无线通讯终端:达泰DTD434MC*2块
主从关系:1主1从
通讯接口:Rs485接口
供电:9-24VDC
通讯协议:Modbus RTU
传输距离:0-10KM
接线方式

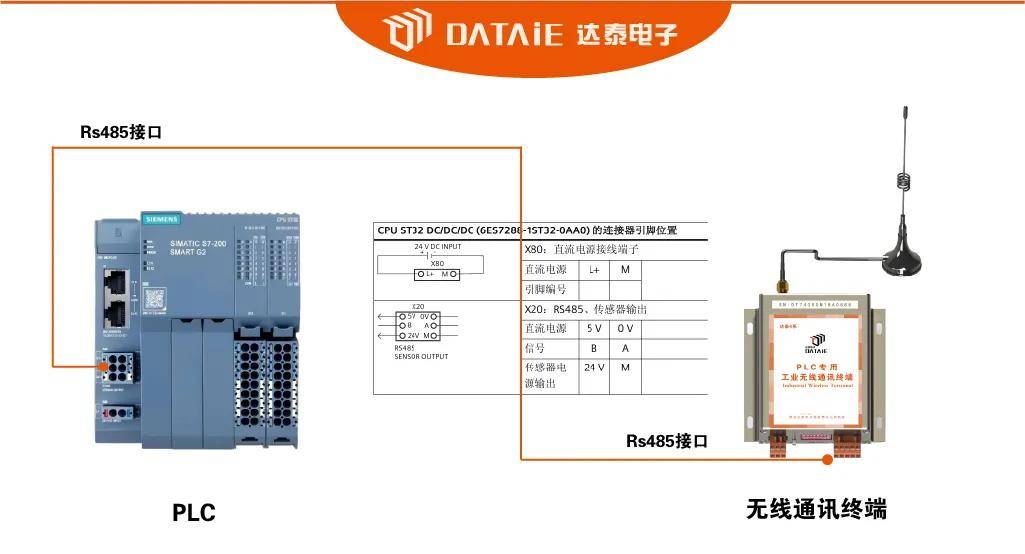

1.PLC与DTD434MC接线

2.上位机软件与DTD434MC接线
亚控kingScada3.8软件配置

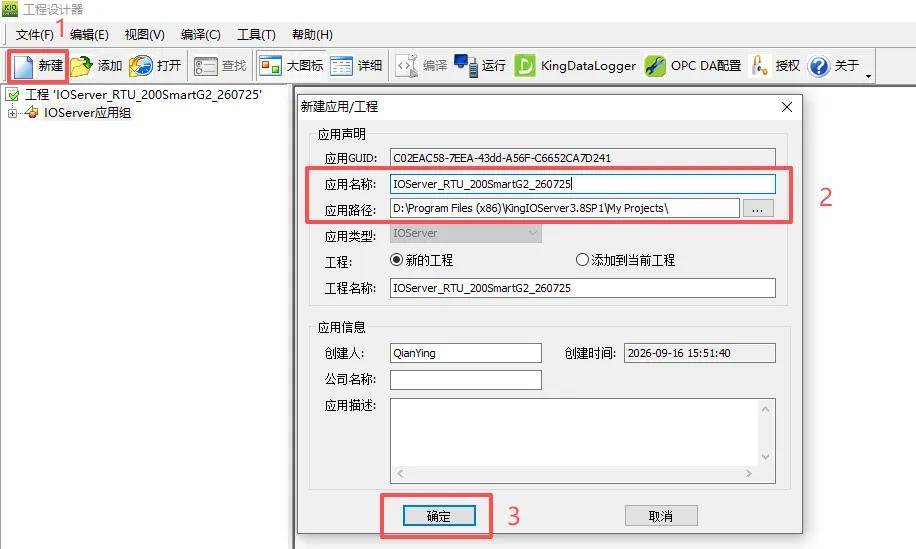

1. 双击打开软件,新建应用:应用名称“IOServer_RTU_200SmartG2_260725”;应用路径:可自定义设置。
一个工程中可以建立多个IOServer应用,且IOServer应用脱离KingSCADA3.8独立存在。设置完毕后,单击“确认”按钮,完成I/O Servers的建立。

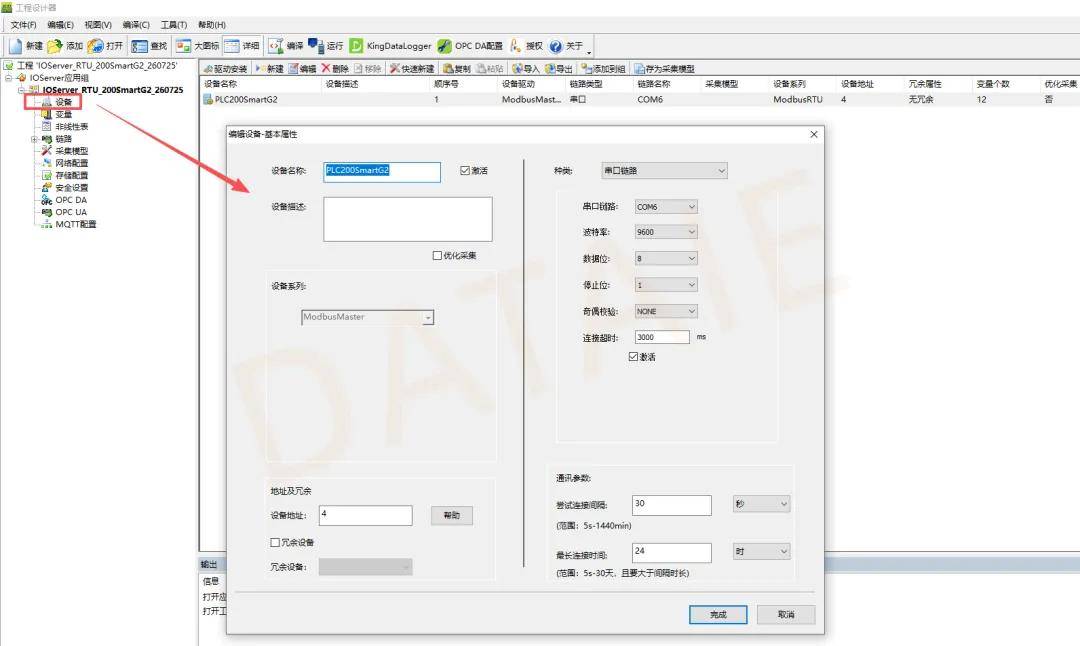

2.新建设备:在 “IOServer_RTU_200SmartG2_260725”应用组中,选中“设备”,右键菜单“新建设备”,弹出“新建设备-基本属性”对话框

设备名称:例如“DTmodbus”;
连接modbus协议设备;设备系列:ModbusMaster;
设置设备地址:0-255这里我们选择地址4.
链路类型:选择“串口链路”, 设置com口、波特率、数据位、停止位、奇偶校验、等通讯参数,分别设置为选择COM6、9600、8、1、NONE,连接超时500,默认激活;
尝试连接间隔:当KingSCADA和设备通讯失败后,KingSCADA将根据此处的设定时间和设备尝试通讯一次,范围为5秒到1440分钟。
最长连接时间:当KingSCADA和设备通讯失败后,超过此设定的时间仍然和设备通讯不上的话,KingSCADA将不再尝试和设备通讯。当最长连接时间设置为“0”时,表示当通讯出现异常时,会一直进行重连。

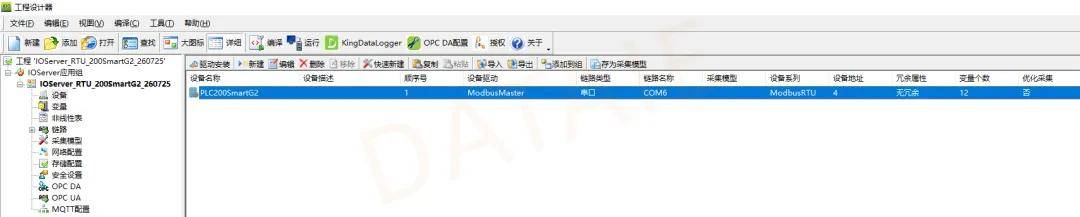

上述操作完成之后,点击完成,设备建立成功。

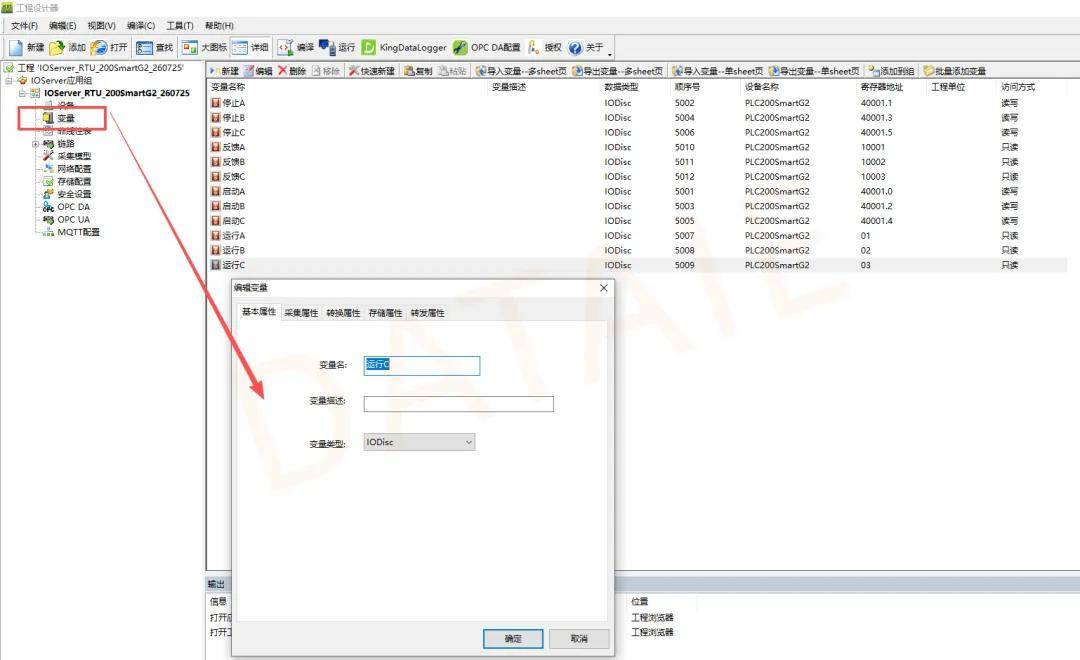

3.新建变量
基本属性中设置变量名称、变量类型
采集属性中设置关联设备、存储器、采集数据类型、采集频率、读写类型

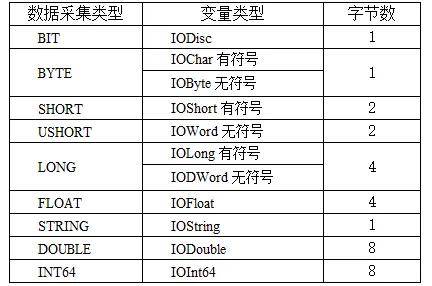

注:变量类型 TagDateType:用户选择,IODisc,IOChar,IOByte(无符号),IOShort(有符号),IOWord(无符号),IOLong,IODWord(无符号),IOFloat,IOString,IODouble,IOInt64

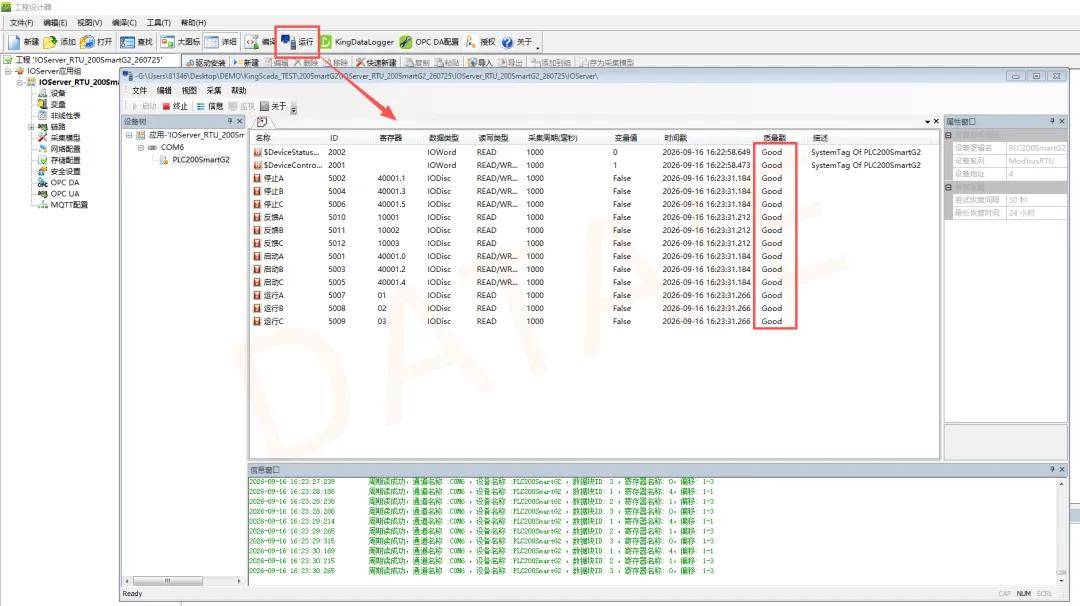

4. 硬件搭建好,运行IOserver,测试通信是否正常。
质量戳显示“Good”表示通信正常,“Bad”表示通信异常,检查硬件连接和软件配置。

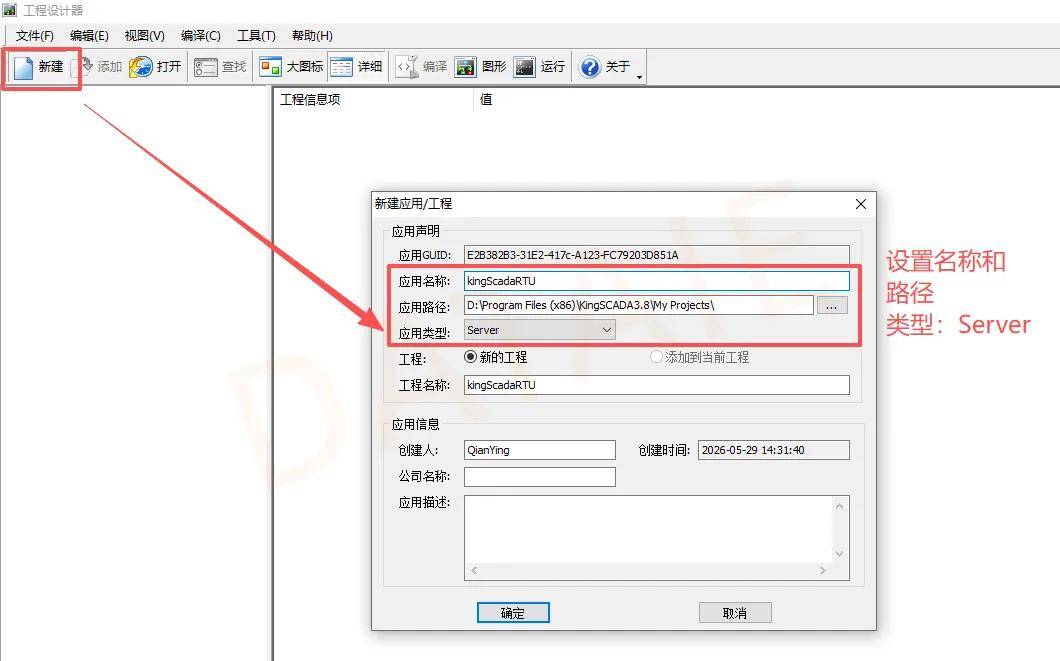

5. 双击打开,打开KingSCADA3.8软件,新建

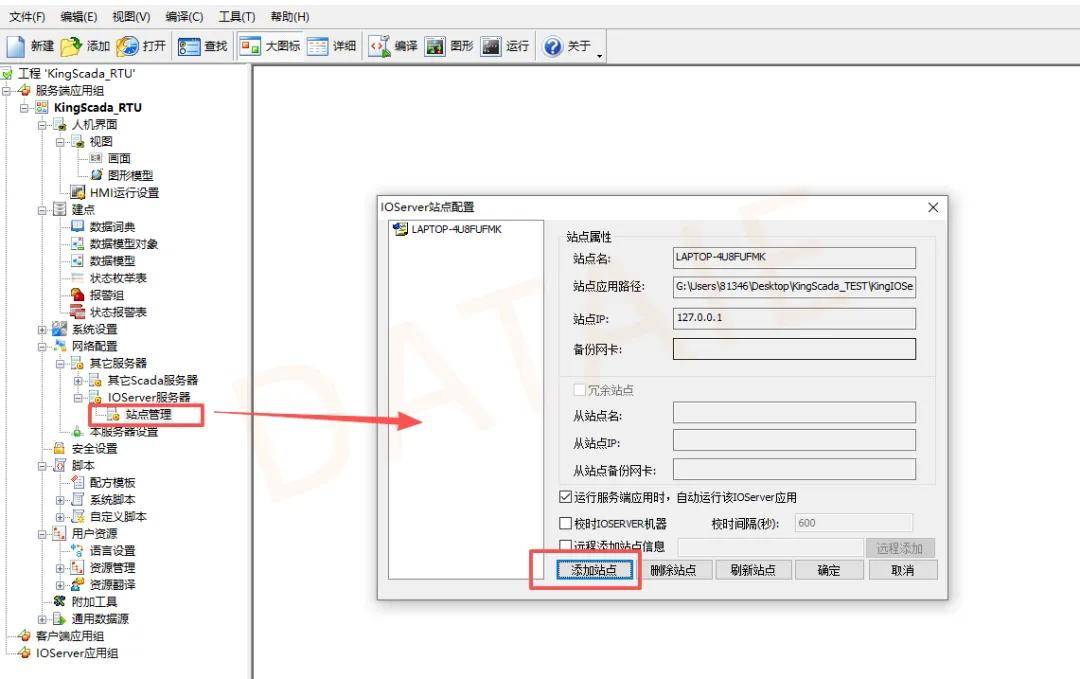

6.进行网络配置

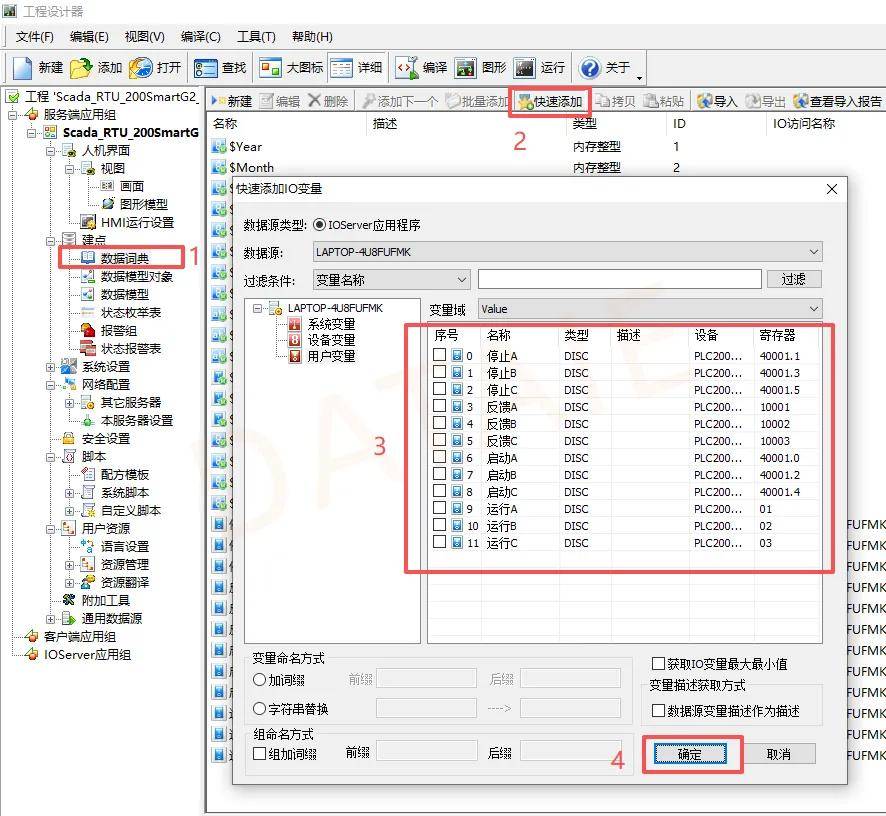

7.创建数据词典

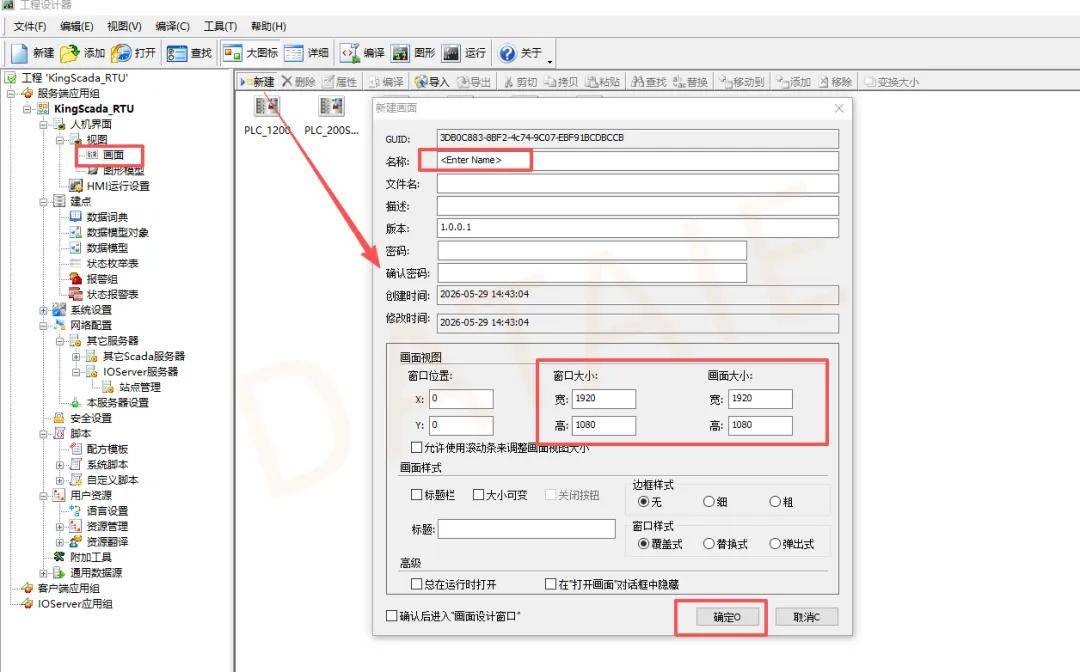

8.新建画面,设置窗口大小

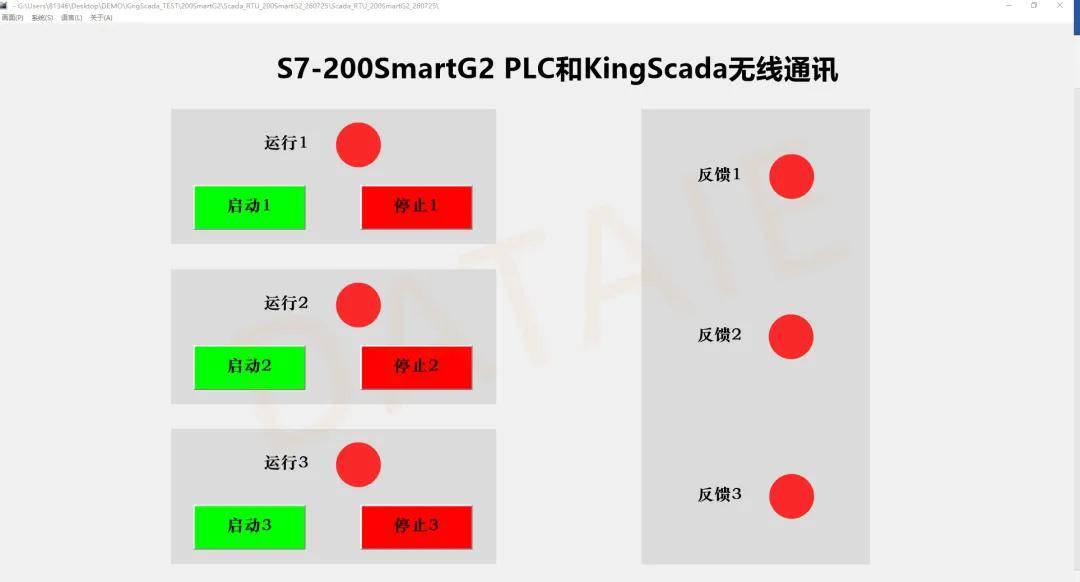

9. 打开画面编辑器,进行画面制作

PLC ModbusRTU通讯编程

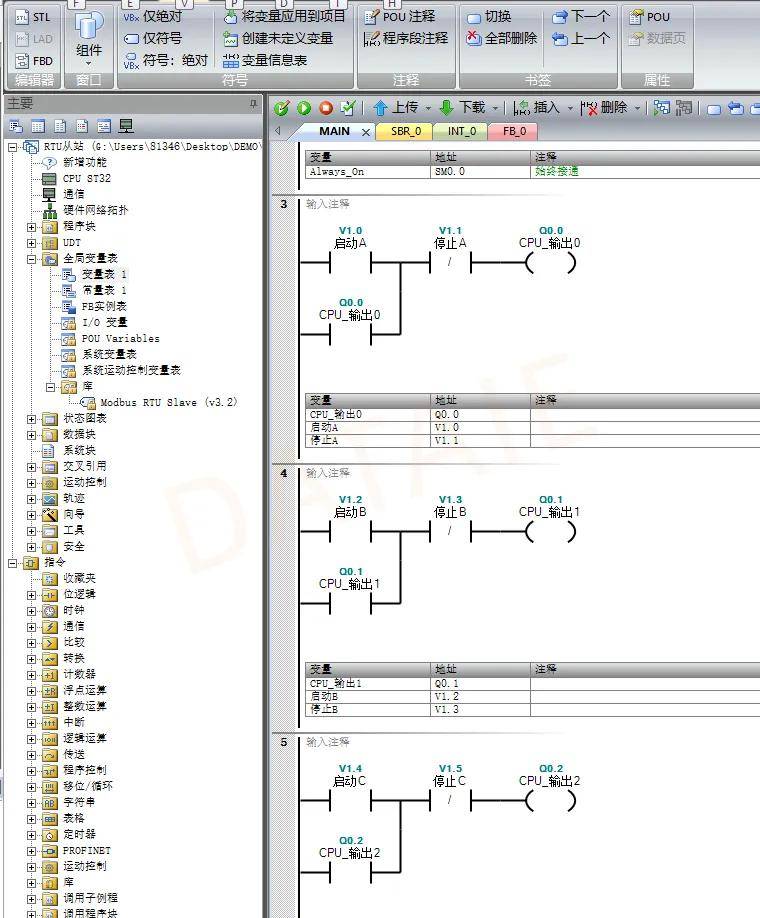

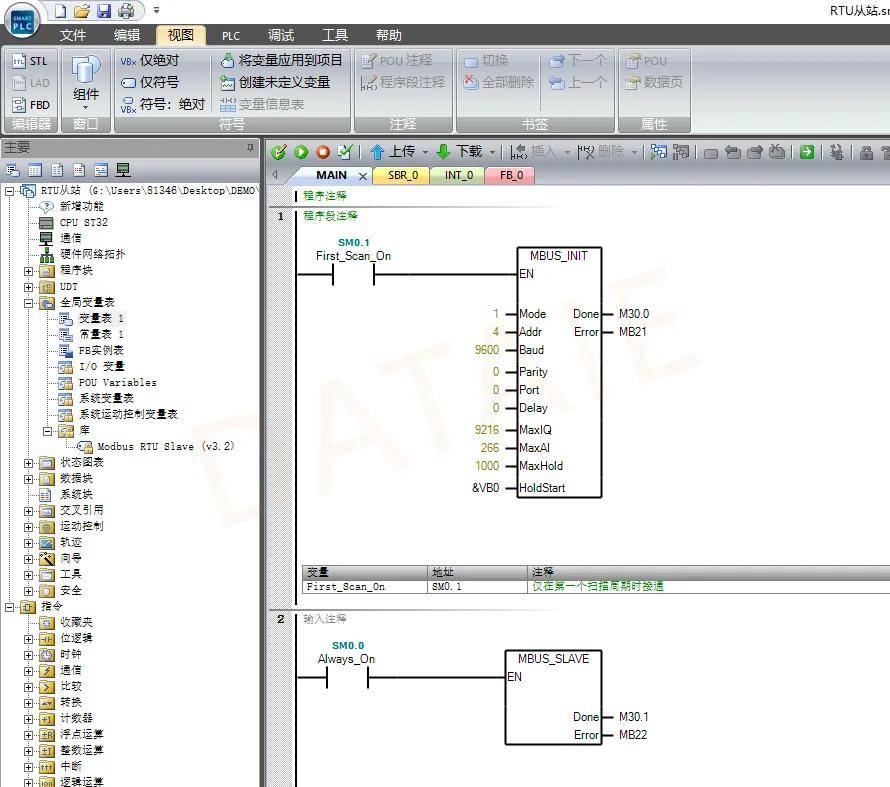

1.进行smart G2-ST32 PLC程序的编制;Scada中设置的Smart G2 PLC设备地址为4、串行通讯9600、8N1;则在PLC的MBUS_INIT 指令(初始化从站)中也进行相应设置。并分配V存储区地址。

注意:
Modbus地址10001、10002、10003对应PLC的I0.0、I0.1、I0.2;
Modbus地址01、02、03对应PLC的Q0.0、Q0.1、Q0.2;
PLC的MBUS_INIT 指令中参数 HoldStart 是 V 存储器中保持寄存器的起始地址,这里设置的是&VB0(地址 VB0),即40001对应VW0
因为西门子PLC是高字节在前、低字节在后,Scada中使用到40001.0到40001.5;分别对应V1.0到V1.5,而不是V0.0到V0.5,注意高低字节转换。

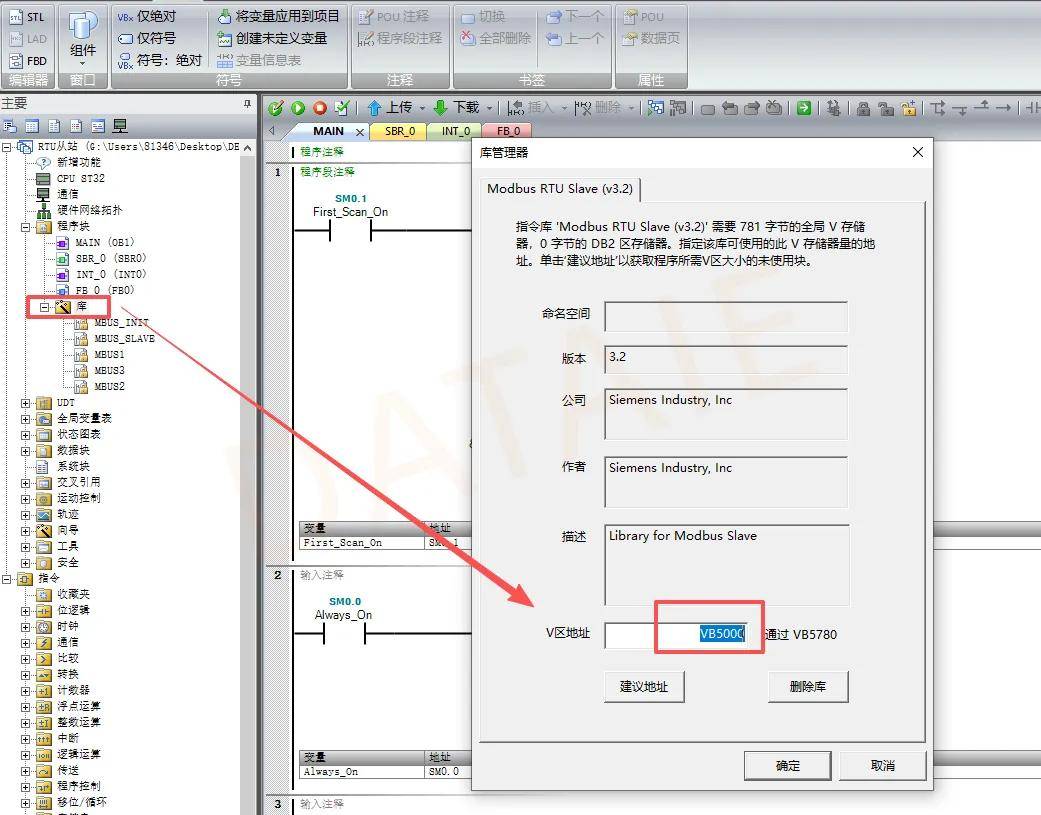

2.设置Modbus库存储区的地址如下:

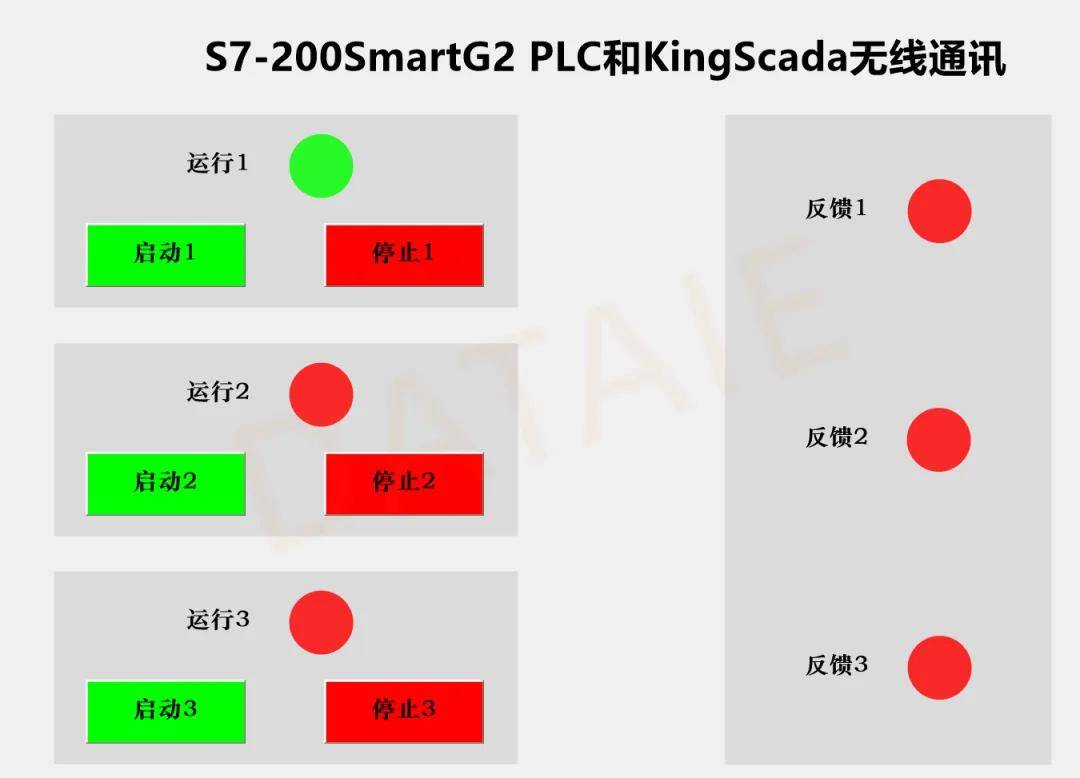

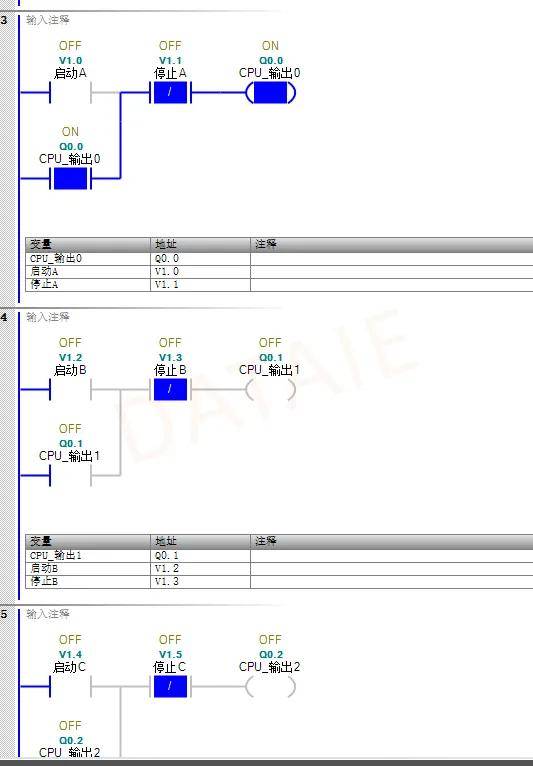

3. 下载PLC程序到smart G2-ST32 ,运行SCADA软件,按下启动1按钮,PLC的输出Q0.0指示灯亮,SCADA软件中运行1指示灯变绿。如下所示。测试完成。


程序源代码在文件夹中,可通过达泰技术人员索要学习交流

测试方法
在电脑端和PLC端分别通过Rs485双绞线连接达泰欧美系PLC无线通讯终端 DTD434MC,将天线接好以后,给DTD434MC和PLC供电并启动SCADA软件。按下启动1按钮,PLC的输出Q0.0指示灯亮,SCADA软件中运行1指示灯变绿。Scada与PLC之间是通过达泰DTD434MC无线传输完成数据交互。
