BT2106C 基于 LE Audio (Auracast) 蓝牙 6.0 广播音频模块应用解析

摘要

BT2106C 是一款基于杰理蓝牙 6.0 LE Audio 协议的 Auracast 广播音频模块，原生支持 BIS 等时广播流，既可以实现常规蓝牙音箱播放功能，也能够通过固件定制实现多通道加密广播音频传输方案。模块原生支持 AUX‑IN、MIC、TF 卡、U 盘、USB 声卡等多路音源输入，LC3 编码带来小于 1ms 多设备同步偏差。本文结合实际项目需求，介绍模块硬件基础能力，阐述针对四路独立加密广播主机、可切换通道从机、串口控制、低功耗软关机等定制化功能实现思路，同时梳理硬件设计要点，为公共广播、分区音频收听类嵌入式音频项目提供设计参考。

正文

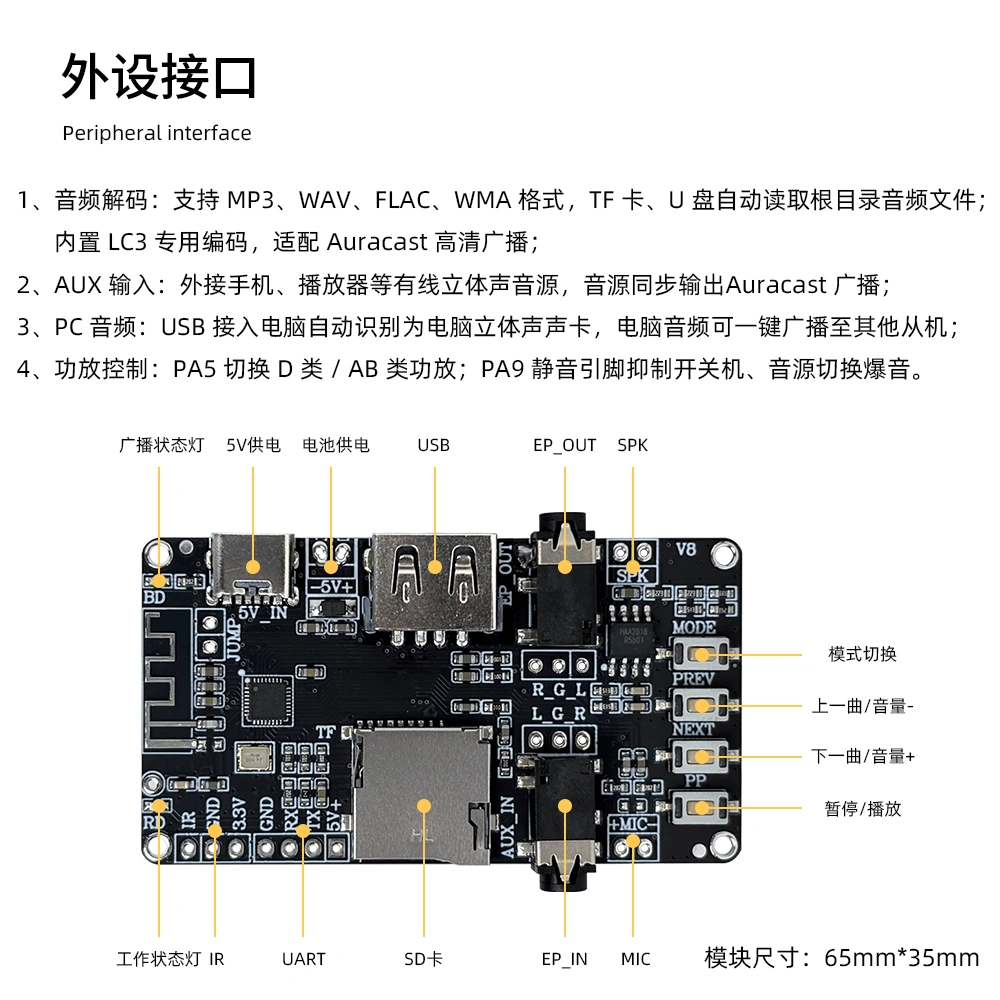

BT2106C 蓝牙模块硬件内核基于蓝牙 6.0 LE Audio，原生实现标准 Auracast 公共广播协议，标准固件模式下可作为普通蓝牙音频设备使用，完成蓝牙接收播放、本地 TF/U 盘解码播放，可外接功放单元驱动扬声器，实现通用蓝牙音箱产品开发。硬件提供 Type‑C 5V 供电，具备 AUX 模拟输入、差分 MIC 输入、USB 声卡、红外接收、UART 串口等外设接口，音频解码支持 MP3、WAV、FLAC、WMA 格式，广播模式采用 LC3 编码，多接收端音频同步偏差小于 1ms。板载 ADKEY 按键阵列、双色状态 LED，PA5 引脚可硬件选择 D 类 / AB 类功放输出，PA9 提供 MUTE 静音控制引脚，能够抑制音源切换、开关机产生的爆音问题。

标准固件下模块上电自动开启广播，任意音源均可转换为 Auracast 广播流向外发送，支持不限数量接收端收听，广播距离 15‑20 米。标准方案存在局限：多台主机同时上电时从机会随机接收广播流，缺少通道隔离加密、从机通道手动切换、串口交互控制等能力，需要通过固件二次定制完成差异化项目落地。

在实际项目开发中，基于 BT2106C 完成了四路独立广播系统定制开发。主机侧共 4 台设备，全部上电即进入广播模式，使用 Line‑In 作为音频输入源，也可以 TF 卡、U 盘、外挂 Flash 等外设；开启 Auracast 广播加密，4 台主机分别作为独立音频通道，使用红、绿、黄、蓝四种 LED 颜色区分不同广播通道。

从机端实现实体按键切换目标广播通道，按键操作同步更新本机 LED 颜色，直观反馈当前监听的主机通道；扩展 UART 串口功能，支持串口指令切换广播通道、读取当前已连接主机编号、串口设置音量，音量达到最大 / 最小阈值时播放提示音。功耗方面实现软关机机制，支持外部 IO 电平唤醒设备；主机预留功率放大 PA 扩展接口，可根据实际场地需求调试射频发射距离；保留 USB 模拟声卡功能，可接收电脑端音频输入转为广播流；同时取消主从设备之间音量同步逻辑，各从机音量独立控制互不干扰。

硬件设计层面开发该方案仍需要遵循原有模块 PCB 设计约束：晶振频偏控制≤±10ppm，蓝牙天线区域禁止铺金属，做好数字地与音频模拟地分割，优先选用 LDO 线性电源降低音频底噪干扰。该方案既复用 BT2106C 成熟的 LE Audio 广播硬件底座，又通过固件定制突破标准 Auracast 协议的使用限制，适用于分区导览、多区域音频监听、多路音频隔离广播的嵌入式音频场景。

总结

BT2106C 模块兼具通用蓝牙音频设备与 Auracast 广播音频两种产品开发能力，硬件外设资源完整，基础广播性能成熟稳定。本次项目通过固件定制，在原有硬件基础上实现四路加密独立广播主机、从机按键 / 串口切换通道、IO 唤醒软关机、PA 功率扩展等定制需求，解决标准 Auracast 多主机随机接入的痛点。本方案无需重新设计蓝牙射频硬件，仅通过固件迭代完成业务逻辑，降低开发周期与硬件风险。开发者需要注意射频匹配、电源噪声、模拟地分割等硬件细节，该方案可为展馆分区音频、多路隔离无线音频监听同类项目提供可复用的实现思路。
