OVP/OCP过压过流保护芯片小封装方案：SOT23与DFN产品怎么选

24339 2026-09-16

OVP/OCP过压过流保护芯片全系列产品介绍

平芯微从USB端口限流到60V高压前端保护的完整选型方案

平芯微OVP/OCP产品页覆盖纯OCP限流、纯OVP过压保护、OVP+OCP复合保护、反接与防倒灌、双向限流，以及内置OVP的锂电池充电芯片。产品输入范围从低压USB端口延伸到高压电源前端，输出电流覆盖约1A至10A，可用于USB接口、电子烟、可穿戴设备、车载设备、充电前端及服务器电源等场景。

一、OVP与OCP分别解决什么问题

OVP（Over-Voltage Protection）用于监测输入电压。当输入电压超过设定阈值时，保护芯片关闭内部功率通道，隔离保护后级系统。适合5V USB等标准电源，外部可调阈值方案则适合多电压平台、车载电源和工业输入。

OCP（Over-Current Protection）用于监测负载电流。当输出短路或负载电流超过设定值时，芯片执行限流或关断或打嗝。支持外部可调OCP，可根据接口、电源能力和线材规格设置保护电流。

OVP与OCP组合使用，可以同时处理“电压过高”和“负载电流异常”两类故障。部分型号还加入输入反接、防倒灌、过流锁存、双向限流、短路保护或LDO等功能，适合对电源路径安全性要求更高的产品。

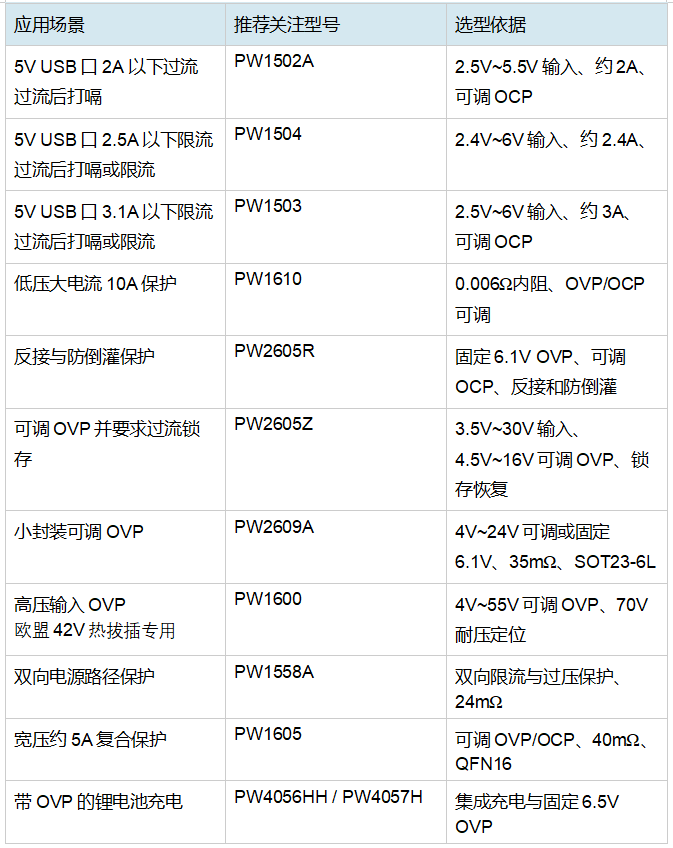

二、平芯微OVP/OCP产品总表

三、纯OCP限流保护系列

USB和低压端口：PW1502A、PW1503、PW1504

PW1502A、PW1503和PW1504主要面向低压端口限流与短路保护。三款产品输入范围分别覆盖2.5V~5.5V、2.5V~6V和2.4V~6V，标示输出电流范围约2A、3A和2.4A，封装均为SOT23-5L。

对于普通5V USB口，可按目标电流选择：约2A以下使用PW1502A，约2.4A使用PW1504，3A使用PW1503。三款产品均支持可调OCP，适合USB输出、电源分配和负载短路保护。

中大电流与防倒灌：PW1501

PW1501输入范围为2.5V~16V，内阻0.03Ω，网页标示输出电流约5A，采用QFN12封装。该型号除可调OCP外，还注明采用NMOS实现防倒灌，适合需要较低通路损耗和反向电流控制的电源路径。

四、纯OVP过压保护系列

固定6.1V的小型保护方案

PW2605采用SOT23-3L封装，固定6.1V OVP，输入范围3.5V~36V，网页标示约1A输出，适合电子烟或与4054类充电芯片搭配。PW2606和PW2606B同样采用固定6.1V过压关闭，输入范围2.8V~40V，网页标示电流分别约2A和1.2A，可用于蓝牙耳机及其他5V输入设备。

可调阈值与低内阻：PW2609A

PW2609A输入范围3V~40V，OVP可在4V~24V之间设置，也可采用固定6.1V，内阻0.035Ω，网页标示输出电流不超过3A，采用SOT23-6L封装。该产品适合需要兼顾小封装、低通路损耗与可调保护阈值的车载、便携或充电前端设计。

官网同时列出PW2609，但其状态已标为停产，并明确建议改用PW2609A。新项目不应继续导入停产型号。

高压输入保护：PW1600

PW1600采用SOT23-6L封装，OVP可调范围4V~55V，内阻0.08Ω，网页标示输出电流约2.5A，定位为70V耐压可调过压保护芯片。该型号适合高压热插拔、车载及宽压电源前端，但工作输入范围与耐压值必须按最新规格书再次确认。

五、OVP+OCP复合保护系列

可调阈值与过流锁存：PW2605Z

PW2605Z输入范围3.5V~30V，OVP可调4.5V~16V，OCP可调，内阻0.05Ω，网页标示输出电流约3A。其过流保护采用锁存逻辑，故障后需要重新给输入上电才能恢复，适合希望过流故障被明确隔离、避免自动反复重启的系统。

反接保护和防倒灌：PW2605R

PW2605R采用固定6.1V OVP与可调OCP，输入范围3.5V~30V，内阻0.13Ω，网页标示输出电流约2A。它的特点是带输入反接保护和防倒灌功能，适合接线环境复杂、存在电源极性错误或反向电流风险的产品。

10A大电流保护：PW1610

PW1610输入范围2.7V~16V，OVP可调2.7V~16V，OCP可调，内阻仅0.006Ω，网页标示输出电流约10A，采用QFN10封装。它适合低压大电流电源路径，如大功率USB供电、锂电池设备和高电流负载保护。

双向电源路径：PW1558A

PW1558A输入范围3V~28V，OVP可调5V~24V，OCP可调，内阻0.024Ω，网页标示输出电流约5.8A。其备注明确为输入/输出双向限流过压保护芯片，适合存在双向供电或角色切换需求的电源路径。

宽压大电流前端：PW1605

PW1605支持可调OVP与可调OCP，内阻0.04Ω，网页标示输出电流约5A，采用QFN16封装。页面备注为4V~48V输入范围、耐压60V，适用于中高压、大电流前端保护。由于页面参数栏另写4V~60V，工程设计应以正式规格书确认后的工作电压为准。

固定三档过压保护：PW1555A

PW1555A输入范围2.5V~30V，提供3.3V、5V和12V三档对应方案，网页列出的过压关断点为6V、7V和14V；同时支持可调OCP，内阻0.04Ω，输出电流约4.8A。它适合希望用固定档位简化设计，同时需要限流与短路保护的宽压系统。

PW1515采用固定6.1V OVP和可调OCP，输入范围3.5V~32V，网页注明可调输出精密恒流，约2A输出，适合充电前端的过压与恒流保护。
