基于 CMS32M5526S024 的 OA 打印机电机驱动方案 技术优化与能效提升实践

在全球节能降耗的产业背景下，OA 打印机的能效指标成为厂商产品迭代的核心竞争力，其中电机能耗占整机能耗的 60%-70%，电机驱动系统的性能优化成为实现设备低碳化、高精度运行的关键抓手。直流电机因其调速灵活、能量转换效率高、转矩控制精准等特性，广泛应用于 OA 打印机送纸机构、走辊驱动、喷头定位等核心执行环节，而驱动控制技术的先进性与合理性，直接决定直流电机优势的发挥程度，也是解决传统驱动方案痛点的核心所在。

中微半导体立足 OA 打印机电机驱动的实际工况需求，推出以 CMS32M5526S024 为主控芯片的专用驱动解决方案，通过硬件架构优化与控制算法升级，实现能效、精度与可靠性的全方位突破，为 OA 打印机电机驱动系统升级提供高效、易落地的技术路径。

该方案以 CMS32M5526S024 主控芯片为核心，采用双电阻 FOC（磁场定向控制）技术架构，聚焦 OA 打印机电机驱动的核心技术痛点，在控制精度、能耗控制、可靠性设计等方面进行针对性优化，其核心技术特性与工程适配优势如下：

主控芯片作为方案的运算与控制核心，CMS32M5526S024 搭载 ARM Cortex-M0 内核，最高工作时钟频率可达 64MHz，具备高效的指令执行与数据处理能力，可实时支撑 FOC 控制算法、转速闭环调节、异常工况监测等复杂逻辑运算，确保电机控制指令的快速响应与精准执行，为方案的高性能运行提供硬件基础。芯片集成 32KB Flash ROM，可满足电机控制程序的存储需求，8KB SRAM 用于实时缓存电机转速参数、电流采样数据、保护阈值等关键信息，保障数据交互的及时性；同时具备 2.1V-5.5V 宽工作电压范围，抗电压波动能力优异，可适配 OA 打印机办公场景中复杂的供电环境，有效规避因电压不稳导致的驱动异常，保障系统长期连续稳定运行。

控制算法的优化是方案提升性能的核心，方案采用双电阻 FOC 控制技术，相较于传统单电阻 FOC 控制方案，无需复杂的电流重构算法与精密时序同步控制，通过两路电流采样电阻即可实现电机定子两相电流的精准检测与重构，有效规避非观测区带来的控制偏差，显著提升电机转矩与转速的控制精度。该技术实现了电机转矩与转速的解耦控制，可根据打印机送纸、打印、待机等不同工况的负载变化，动态调节电机运行参数，确保电机在轻负载、重负载下均能稳定高效运行，既提升了驱动效率，又降低了无效能耗，精准契合办公设备节能降耗的核心需求。同时，简化的电流采样与控制逻辑，大幅降低了软件调试难度，缩短了项目开发周期，便于厂商快速完成方案导入与产品量产，降低研发成本。

转速控制精度是保障 OA 打印机打印质量的关键技术指标，方案依托 CMS32M5526S024 的高速运算能力，搭配专属优化的 PID 闭环控制算法，实现电机转速的精细化调控，转速控制精度可达 ±1% 以内，有效抑制转速波动。这一设计从根源上解决了传统驱动方案中因转速不稳定导致的打印模糊、重影、卡纸等行业痛点，确保打印输出的一致性与清晰度，同时提升设备运行效率，适配办公场景高频打印、连续打印的严苛需求，优化终端用户使用体验。

针对办公场景的静音需求，方案通过优化 FOC 控制策略，精准抑制电机运行过程中的转矩脉动，降低电机运行振动幅度，将运行噪音控制在 45dB 以下，既满足办公环境的静音要求，又能减少电机与打印机机械部件的磨损，延长电机与整机的使用寿命，降低终端用户的维护成本与厂商的售后运维压力，提升产品市场竞争力。

可靠性设计贴合工业级应用标准，方案内置完善的异常工况监测与保护机制，通过 CMS32M5526S024 的内置检测模块，实时监测电机驱动电路的过压、欠压、过流、缺相、堵转等异常状态，当检测到异常时，主控芯片快速触发保护动作，切断驱动输出，避免电机绕组烧毁、驱动芯片损坏等故障，大幅提升系统运行可靠性。同时，芯片具备优异的抗电磁干扰能力，可抵御办公环境中各类电磁干扰，确保驱动系统在复杂环境下稳定运行，适配 OA 打印机长期连续工作的工况需求，降低设备故障率。

硬件架构设计兼顾性能与成本的最优平衡，方案采用 CMS32M5526S024+PNMOS 的组合架构，其中 PNMOS 作为驱动输出级，相较于传统 NMOS 驱动架构，导通损耗更低，可进一步优化电机驱动效率，降低系统能耗，助力打印机实现节能降耗目标；同时，PNMOS 驱动架构简化了外围电路设计，减少元器件数量，降低 PCB 布局难度，提升系统集成度，适配 OA 打印机小型化、轻量化的设计趋势，便于厂商集成到不同型号的产品中，提升方案的通用性与适配性。

应用架构层面，方案以 CMS32M5526S024 为核心，整合 PNMOS 驱动模块、电流采样模块、异常保护模块及 UART、I2C 等通信接口模块，形成完整的电机驱动系统。主控芯片通过输出 PWM 驱动信号，精准控制 PNMOS 的导通与关断，实现电机转速与转矩的动态调节；电流采样模块实时采集电机定子电流，反馈至主控芯片进行闭环控制，确保控制精度；保护模块与各接口模块协同工作，保障打印、送纸等核心功能的顺畅实现，整体架构简洁、稳定，可快速适配不同型号 OA 打印机的电机驱动需求，无需大幅修改硬件布局与软件程序，助力厂商快速完成产品迭代升级，抢占市场先机。

该方案从技术层面全面破解传统 OA 打印机电机驱动存在的能耗高、控制精度不足、振动噪音大、可靠性差等痛点，通过优化的控制算法、高性能主控芯片与合理的硬件架构，实现电机驱动效率与控制精度的双重提升，同时具备优异的可靠性与易集成性。依托中微半导体在电机驱动控制领域的深厚技术积累，该方案可广泛适配各类 OA 打印机的电机驱动场景，为厂商提供从硬件到算法的一站式技术支撑，助力厂商降低研发成本、缩短量产周期，提升产品核心竞争力。

未来，中微半导将持续深耕电机驱动控制领域，聚焦 OA 办公设备行业技术升级需求，不断优化方案的控制算法与硬件性能，推出更多适配行业需求的高可靠性、低功耗解决方案，助力办公设备向绿色、高效、智能方向转型，赋能低碳办公产业高质量发展。

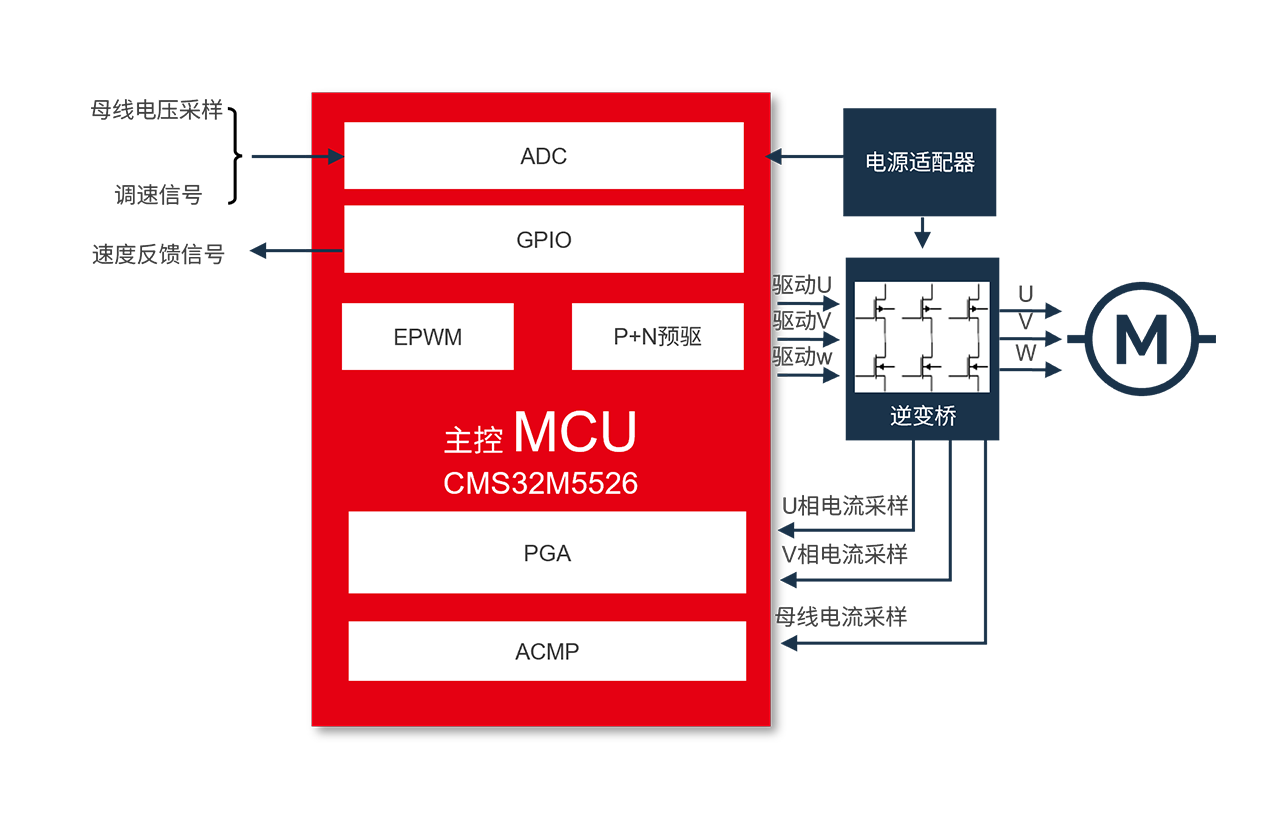

应用框图：
